Sa a likid-refwadisman kabinè depo enèji manifaktire pa LVWO gen pèfòmans ekselan ak pèfòmans sekirite eksepsyonèl. Etajè batri a konsiste de 8 modil batri ak 1 bwat kontwòl, sistèm jesyon tèmik, sistèm dife-batay, ak BMS. Selil batri reprezante inite batri ki pi fondamantal. BMS konpoze ak CSC ak SBMU. BMS rasanble done estati soti nan selil, modil ak etajè, ak echanj enfòmasyon ak lòt konpozan.
Sistèm jesyon tèmik la responsab pou refwadisman ak chofaj tout sistèm etajè batri a. Epi se kabinè elektrik la ekipe ak yon refrijerè. Kòm yon kalite ekipman, chiller a ka kontwole tanperati a nan likid la antijèl nan batri a depo enèji ak diminye imidite a nan anviwònman an. Li gen kapasite nan kontwòl konvèsyon frekans ak gen ladan fonksyon an refrijerasyon, fonksyon chofaj, modil kontwòl, segondè ak ba modil ekipman pou vòltaj, sipòte ak pwoteje modil estrikti ak lòt modil fonksyonèl.
Chiller kapab tou efektivman kontwole tanperati a batri nan ranje a tanperati optimal, se konsa ke batri a ka kenbe tanperati a pi bon pou yon tan long, asire operasyon an nòmal nan batri a ak pwolonje lavi sa a ki sik batri.
Avèk konsepsyon modilè, sistèm nan depo enèji sipòte operasyon paralèl epi yo ka elaji nan nenpòt ki lè.
Avantaj
Segondè dansite enèji
Sistèm 200kW/373kWh adopte selil batri ityòm ak dansite enèji segondè, ki ka akomode plis enèji nan yon espas ki pi piti.
01
San danje ak serye
Yo adopte plizyè mezi sekirite, ki gen ladan twa-nivo sistèm pwoteksyon dife, eksplozyon-prèv konsepsyon, deteksyon presyon batri asire estabilite a ak sekirite nan sistèm lan.
02
Entelijan ak efikas
Ekipe ak BMS entelijan, li ka efektivman amelyore efikasite opere, pwolonje lavi batri ak diminye chaj pik.
03
Ekonomik ak enèji-ekonomize
Atravè konsepsyon entegre ak teknoloji avanse, se efikasite itilizasyon enèji amelyore, ak depans fonksyònman yo redwi.
04
Adaptabilite anviwònman an
200/373KWH likid-refwadisman depo enèji pwodwi entegre kabinè gen yon lajè ranje tanperati opere ak bon adaptabilite anviwònman an epi yo ka opere stabl nan yon varyete de anviwònman.
05
Aplikasyon
200kW/373kWh likid-refwadisman kabinè a depo enèji se yon sistèm depo enèji entegre ki entegre pil, sistèm refwadisman likid, BMS ak sou sa nan yon sèl kabinè. Li efikas, san danje, fasil pou enstale ak kenbe. Espesyalman, gen senaryo sa yo aplikasyon komen:
Pwojè sèvis piblik: repons demann, pik chaj chanjman, ekipman pou pouvwa backup, ak garanti ekipman pou pouvwa a nan enstalasyon piblik enpòtan.
Shopping ak sant distribisyon: backup pouvwa ekipman pou, atenuasyon chaj, ekonomize enèji ak rediksyon emisyon, konbine avèk sistèm fotovoltaik jenerasyon pouvwa, reyalize pwòp tèt ou-jenerasyon ak pwòp tèt ou-itilize nan enèji vèt ak diminye emisyon kabòn.
Kominote Microgrid Island: Enèji-sifizans, bon jan kalite pouvwa amelyore, ak repons dezas.
Aplikasyon enèji renouvlab: enèji tan chanjman, pwodiksyon lis, entèraksyon kadriyaj, ankouraje entèraksyon ki genyen ant sistèm depo enèji ak griy la, ak sipòte koneksyon an kadriyaj nan pi gwo-echèl enèji renouvlab.

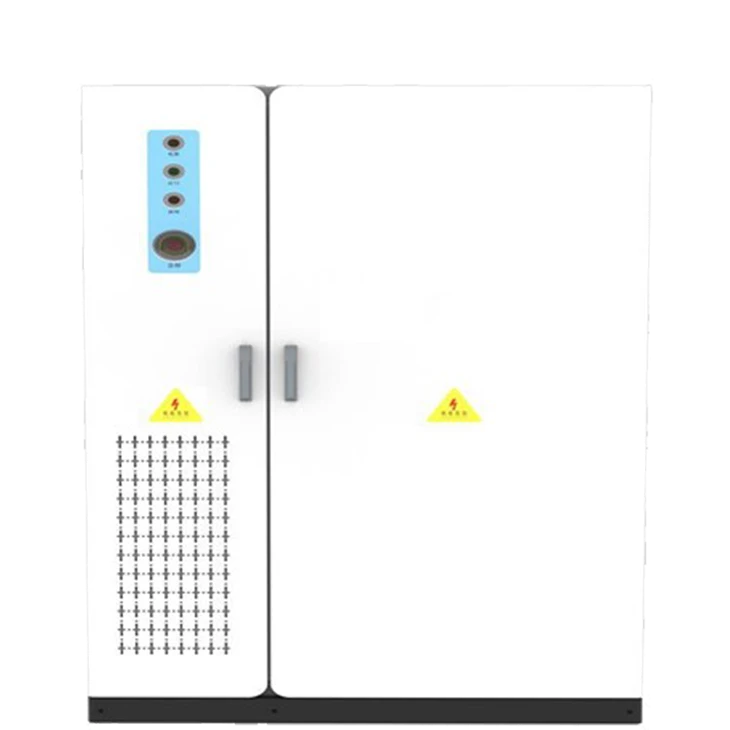

200kw/373kWh likid refwadisman sistèm depo enèji
Konsepsyon modilè, solisyon entegrasyon entèlijan ak efikas
Desen pwodwi
Spesifikasyon etajè batri
| Sijè | Spesifikasyon | Remake | ||
| Karakteristik etajè batri | Konfigirasyon | 1P52S | ||
| Nonb | 8 | |||
| Kout-sikwi aktyèl | 12.2ka | IEC62619 | ||
| Mòd koneksyon | Vit ploge | |||
| Elektrik pèfòmans paramèt |
Chaje aktyèl | Rated | 140A | |
| Maksimòm | 160a dire 1minute | |||
| Kapasite nominal (kWh) | 372.7kWh | |||
| Ranje vòltaj (VDC) | 1164.8 ~ 1497.6VDC | 2.8~3.6V | ||
| Vòltaj nominal | 1331.2VDC | 3.2V | ||
| Max kontinyèl aktyèl | 160A | |||
| Pouvwa rated | 186.3kw | |||
|
Pouvwa oksilyè Ranje vòltaj |
176-264 VAC (ln) | 50/60Hz | ||
| Kabinè Jeneral Paramèt |
(H*w*d) dimansyon | 2350mm (h) * 1420mm (w) * 1350mm (d) | Enklizivman liftinghole |
|
| Koulè | RAL9003 | |||
| Pwa | 3.5 tòn ± 20kg | |||
| Klas anti-korozyon | C4 | ISO 12944-2 | ||
| Rating rezistans sou latè | Mayitid 9 tranbleman tè | (2016 California Building Code SDCD) | ||
| Nivo konsepsyon pousantaj mwayen | IEEE 693- 2018 | |||
| Klas sele | IP65 (Batri chanm+bwat kontwòl+eleman debaz nan chiller) |
|||
| Nema3r | ||||
| Koneksyon pouvwa | Vit ploge | |||
| Baz mòd | Sistèm baz rezistans mwens pase oswa egal a 4 Ω satisfè kondisyon lokal yo | |||
| Mòd kominikasyon | Mod otobis TCP | |||
| Mòd refwadisman | Likid refwadisman | |||
| Likidòn | 50%V ethylene glycol: solisyon akeuz =50%v: 50%v | |||
+
